手动密闭阀门

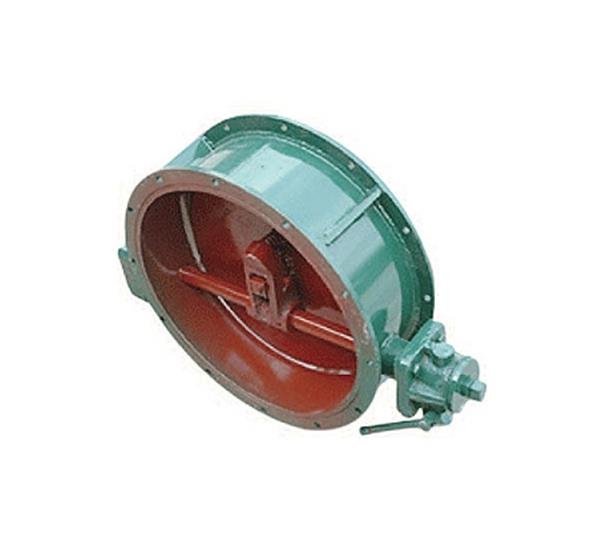

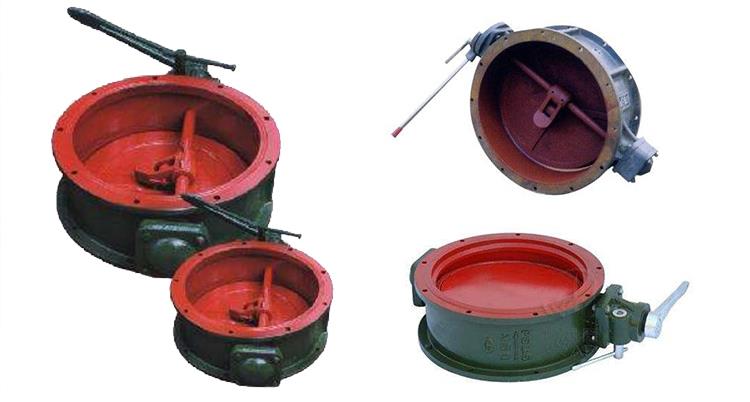

手动密闭阀门

适用范围:本手动密闭阀门是常用的人防通风设备,它适用于满足以下条件的管路上,公称压力不大于PN0.05 Mpa,工作温度-30~+40℃,相对湿度30~90%,以空气为介质,作为单向闭路机构。
结构特点:
1、本手动密闭阀门的主要组成部分有阀体、阀瓣和传动装置等。
2、启动是由传动装置通过阀杆转动杠杆,松动和拧紧弹簧,使用锁紧装置,让阀门可以打开和关闭。
3、当阀门关闭时,旋转装置的手柄必须锁紧,以锁紧阀瓣,确保密封面不泄漏气体。相反,在打开阀瓣时,必须先解除锁紧状态,以保证开启灵活。
施工和安装:
1、阀门可以安装在水平或者垂直的管道上,应保证操作、维护或更换方便。安装方法请参考国家建筑标准设计《防空地下室通风设备安装(04FK02)》中手动密闭阀门安装的相关内容或生产厂家提供的技术资料。
2、安装前,应存放在室内干燥的地方,使阀板处于关闭位置,橡胶密封面不允许沾有任何油性物质,以防腐蚀。外壳密封面必须涂防锈漆。
3、安装时,确保阀门压力方向的箭头和所受的冲击波方向一致;需要调整开关指针,使指针位置与阀门板的实际开关位置一致;清洁内腔和密闭面时,不允许有污物,没有清洁前不得打开或关闭阀门板。
外形尺寸:
公径 | D | D1 | Z-Φ | L | 手动H |
SMFDN150 | 210 | 195 | 7-7 | 92 | 170 |
SMFDN200 | 270 | 250 | 8-9 | 118 | 300 |
SMFDN300 | 385 | 360 | 9-11 | 145 | 350 |
SMFDN400 | 515 | 490 | 12-12 | 175 | 385 |
SMFDN500 | 650 | 622 | 12-12 | 225 | 451 |
SMFDN600 | 750 | 720 | 12-14 | 275 | 593 |
SMFDN800 | 950 | 920 | 16-17 | 260 | 693 |
SMFDN1000 | 1205 | 1160 | 20-18 | 300 | 808 |
SMFDN1200 | 1405 | 1360 | 20-18 | 300 | 908 |
